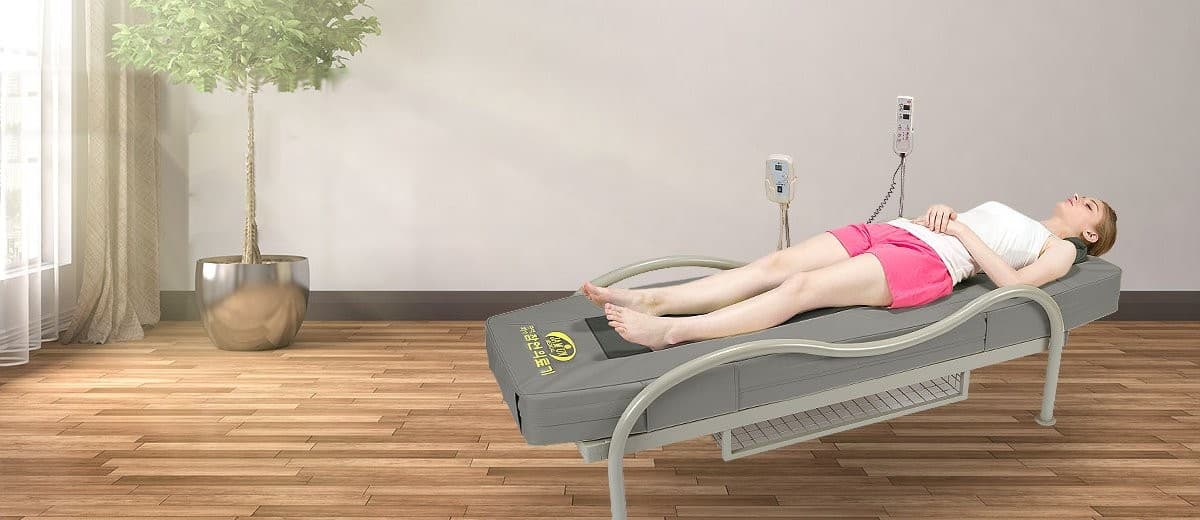

잠언Laser조사기

전원공급부로부터 입력된 AC220V 전원은 트랜스를 거친 후, 정류회로를 거쳐 변환된 후 일부전원은 온열도자로, 일부전원은 모터의 구동전원으로 공급되고, 일부전원은 정전압회로를 거쳐 메인 CPU와 조절기 CPU의 제어용으로 공급됩니다. DC5V의 전원을 공급받은 제어부는 조절기와 위상제어방식으로 신호를 주고 받아 스위치(TACT S/W)압력에 따른 기능을 실행, 제어하고, 신호를 받는 조절기의 Remote Controler부는 기능 실행에 따라 작동상태를 표시합니다.

타이머는 자동모드에서 35분, 온열부는 1시간 40분 후 OFF되고, 레이저부는 30분 작동후 OFF됩니다. 온도제어부는 전원버튼에 의해 작동이 선택되면 온열도자에 전원을 공급하고 트라이악의 ON/OFF를 통해 온열기능의 작동을 제어합니다. 온열온도는 사용자가 원하는 온도를 설정하면 온도센서가 온도를 감지하여 설정온도보다 높아지면 꺼지고 낮아지면 켜지는 것을 되풀이하여 설정된 온도를 유지하도록 제어하고, 과온시 바이메탈을 작동시켜 과온을 방지합니다.

모터제어부는 기능버튼(자동 또는 수동)에 의해 작동이 선택되면 릴레이의 ON/OFF를 통해 DC12V의 전원을 모터에 공급하고, 레일의 자동 및 수동 롤링기능 및 목봉의 주무름 기능을 제어합니다. 도자의 이동을 위한 모터의 속도제어는 콘덴서와 TR에 의한 충전과 방전율을 이용하여 모터에 공급되는 출력전압을 제어함으로써 속도를 제어하고 레이저버튼에 의해 작동이 선택되면 레이저다이오드에 전원을 공급하고, 트라이악의 ON/OFF를 통해 레이저조사 기능을 제어합니다. 레이저는 반도체 매질에서 파장이 650nm의 가시광선레이저를 발생시킵니다.
IEC 60825-1 (1998)에 의한 레이저 등급 : 3R
