- 제조품목허가
- 제인 14-61호
- 정격소비전력
- 150VA
- 외형치수
- 1280(W)mm x 250(D)mm
호크마 I
인체에 일정한 열을 가하여 근육통의 완화 등에 사용하는 기구.
저출력 광선조사기-에너지밀도 20J/㎠ 또는 2W/㎠ 미만의
출력광선 (적외선 및 자외선제외)을 이용하여 치료 등에 사용하는 기구
작용 원리
본기기는 본체 내의 열선에서 발생하는 일정한 열을 인체에 가하여 근육통 완화에 사용하는 의료용 온열기와
에너지밀도 20J/㎠ 또는 2W/㎠ 미만의 출력광선(적외선 및 자외선제외)을 이용하여 치료 등에 사용하는
저출력광선조사기가 조합된 기기로 본체(열선, 바이메탈, 온도센서 등 내장 및 LED장착)와 조절기로 구성되어 있습니다.
호크마 I 은 리벳으로 하나씩 조립하여 수작업으로 정성들여 만듭니다.
- 기본
- 광선작동시80개의 LED에서 광선이 방출되는 모습

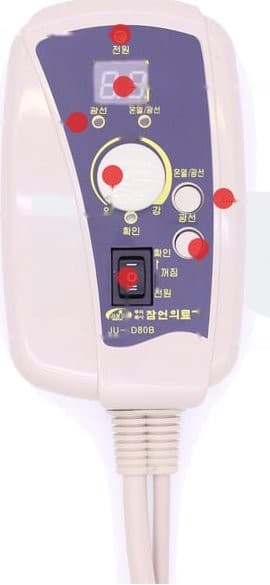

개인용온열기 상세설명
- 전원램프전원 ON시 점등
- 광선, 온열/광선 램프광선버튼 누를때, 온열/광선 2번 누를때 각각 점등
- 온도조절다이얼적정온도에 맞추어 사용(20℃~70℃)
- 전원스위치기기의 전원을 ON/OFF
- 온도표시창광선작동상태, 온열작동상태, 온열 설정온도 및 현재온도로 표시
작동원리
공급된 AC220V 전원 중 일부 전원은 열선으로 공급되고, 일부전원은 SMPS회로를 거쳐 DC 7.5V로 출력되어 이중 일부전원은 Tact S/W의 구동전원으로 일부 전원은 정전압IC에서 DC5V의 전원이 만들어져 마이컴 및 주변회로의 구동전원으로 공급됩니다. 전원의 공급으로 리셋된 마이컴은 전원스위치 및 온열/광선버튼, 광선버튼 입력에 따른 기능 실행 및 디스플레이에 대한 사항을 제어합니다. 온열부는 온열/광선버튼에 의해 작동이 ON되고 온도조절 볼륨에 의해 온열온도가 설정되면, AC220V의 전원을 열선의 구동전원으로 공급하고, 트라이악의 ON/OFF를 통해 온열기능의 작동을 제어합니다. 광선부는 온열/광선버튼 또는 광선버튼에 의해 작동이 ON되면 광선이 조사됩니다. 온열온도는 사용자가 원하는 온도를 설정하면 온도센서가 온도를 감지하여 설정온도 보다 높아지면 꺼지고 낮아지면 켜지는 것을 되풀이 하여 설정된 온도를 유지하도록 제어하고, 과온시 바이메탈을 작동시켜 과온을 방지합니다.
제품특성
- 조절기를 통해 온도의 상승
- 레자원단 사용
- 디지털 방식의 조절기 채택
- 조절기 ON,OFF 기능
- 타이머기능 (내장타이머 8시간 세팅)
제품규격
| 제조품목허가 | 제인 14-61호 |
|---|---|
| 정격전압 | AC220V, 60Hz |
| 정격소비전력 | 150VA |
| 본체중량 | 2.28kg |
| 외형치수 | 1280(W)mm x 250(D)mm |
